Vorbildliche Dampferzeugung bei Privatmolkerei Bechtel

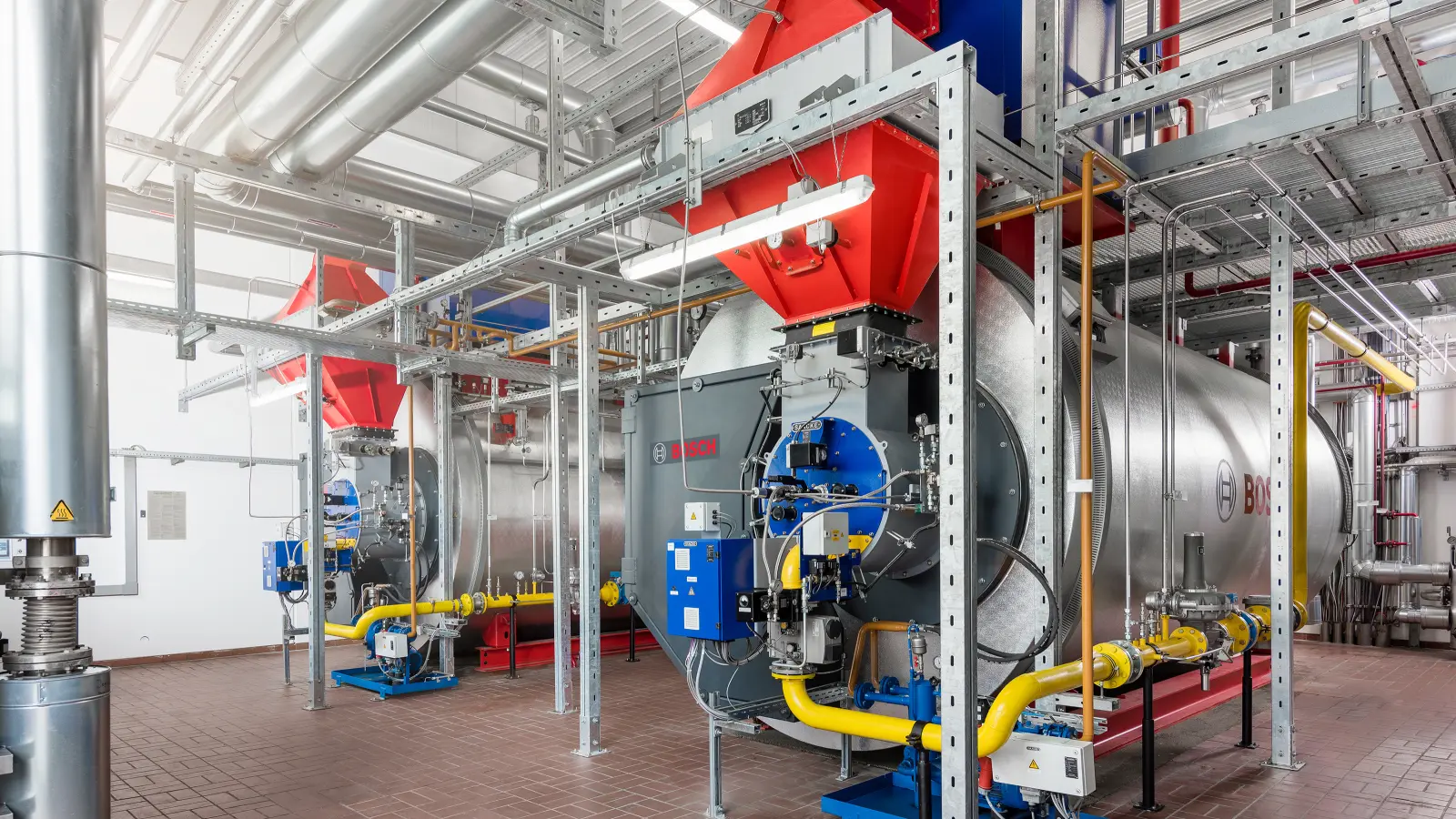

Wärmerückgewinnung mit Eco und Luftvorwärmung

Der hohe Kesselwirkungsgrad von über 97 % kann sich sehen lassen. Neben integrierten Economisern verfügen die beiden Kessel über ein Luftvorwärmersystem: Ein Teilstrom des Kesselspeisewassers führt das System in einen luftseitigen Wärmetauscher und hebt die Verbrennungslufttemperatur von 25 °C auf 80 °C an. Daraufhin fließt das abgekühlte Speisewasser durch ein abgasseitiges Wärmetauscherbündel, senkt die Temperatur der heißen Kesselabgase und wird dem Speisewasserhauptstrom wieder zugeführt. Bis zu 2 % Brennstoffeinsparung kann damit erzielt werden. Zudem beinhaltet das System von Bosch weniger Komponenten im Vergleich zu konventionellen Luftvorwärmern und findet selbst bei beengten Verhältnissen noch Platz.

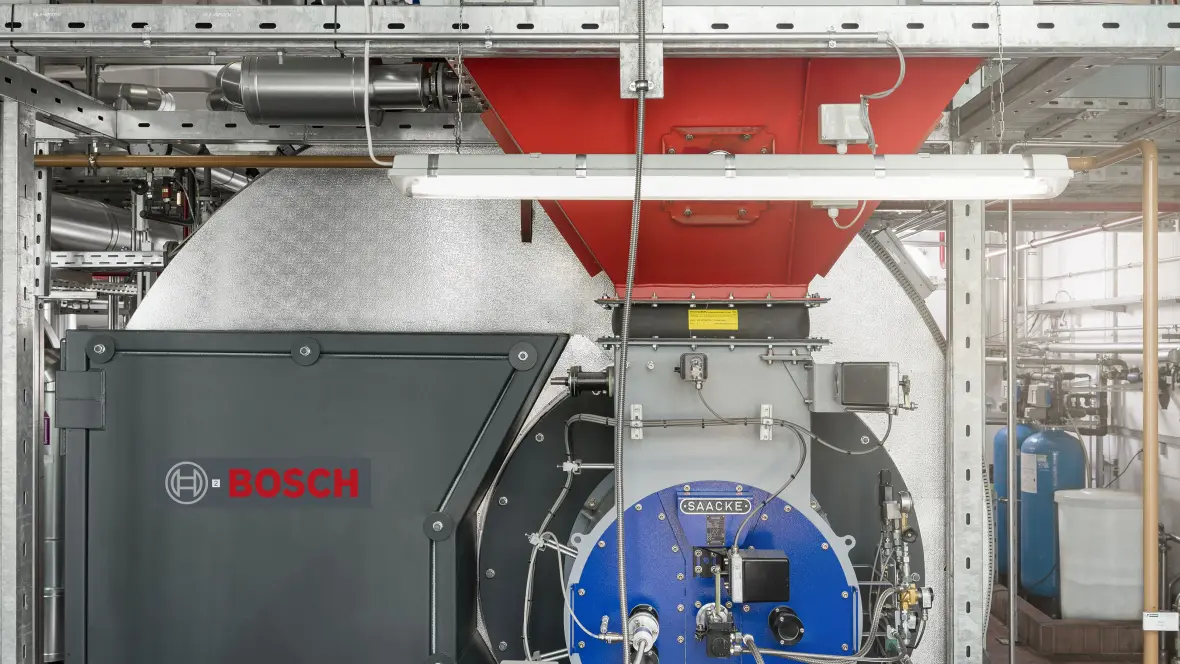

Dynamische Leistungsanpassung

Auch die modernen Zweistofffeuerungen verbessern die Energiebilanz. Die Anzahl der Brennerstarts und damit einhergehende Energieverluste reduzieren sich durch den großen Regelbereich von 1:14 im Gasbetrieb deutlich. Die gesamte Feuerungswärmeleistung von knapp 20 MW kann bis auf 1,4 MW gedrosselt werden, ohne ein Abschalten der Brenner zu verursachen. Die installierten O2-Regelungen wirken positiv auf den modulierenden Brennerbetrieb. Bei jeder Leistungsstufe muss das Brennstoff-Luftverhältnis stimmen, um eine optimale Verbrennungsqualität zu erzielen. Das geschieht durch die kontinuierliche Messung des Sauerstoffgehalts im Abgas und automatische Anpassung der Luftzufuhr abhängig von Luftdruck, Temperatur und Gasqualität. Zusätzlich sind Drehzahlregelungen verbaut, welche die Betriebsweise noch weiter optimieren. Sie reduzieren die Gebläsedrehzahl am Verbrennungsluftgebläse abhängig von der aktuellen Brennerleistung und sparen so in Teillast große Mengen an elektrischer Energie ein.

Datenanalyse vom Feinsten

Bereits im Jahr 2012 hat Bechtel ein Energiemanagementsystem eingeführt. Ziel war es, die Energieverbräuche in dem Molkereibetrieb kontinuierlich zu überwachen, Kosten einzusparen und negativen Umwelteinflüssen entgegenzuwirken. In perfekter Ergänzung dazu erfasst und analysiert heute das Anlagentool MEC Optimize von Bosch sämtliche Daten der Dampfkessel und aller angebundenen Anlagenkomponenten. In übersichtlicher Form weist das System auf erhöhten Energieverbrauch hin und bewertet die Betriebsweise der Anlage. Auch Verschleißprognosen unter Berücksichtigung der individuellen Betriebsweise werden ausgegeben und ermöglichen eine Erhöhung der Anlagenverfügbarkeit. Visualisiert wird das ganze bei Bechtel über gängige Desktop-PCs oder Tablets. So haben die Verantwortlichen den Energieverbrauch und die Verfügbarkeit der Anlage immer im Blick. Zudem können die Mitarbeiter der Molkerei über MEC Optimize auf eine digitale Dokumentenablage mit Betriebsanleitungen und Serviceberichten sowie ein elektronisches Kesselbuch zugreifen.

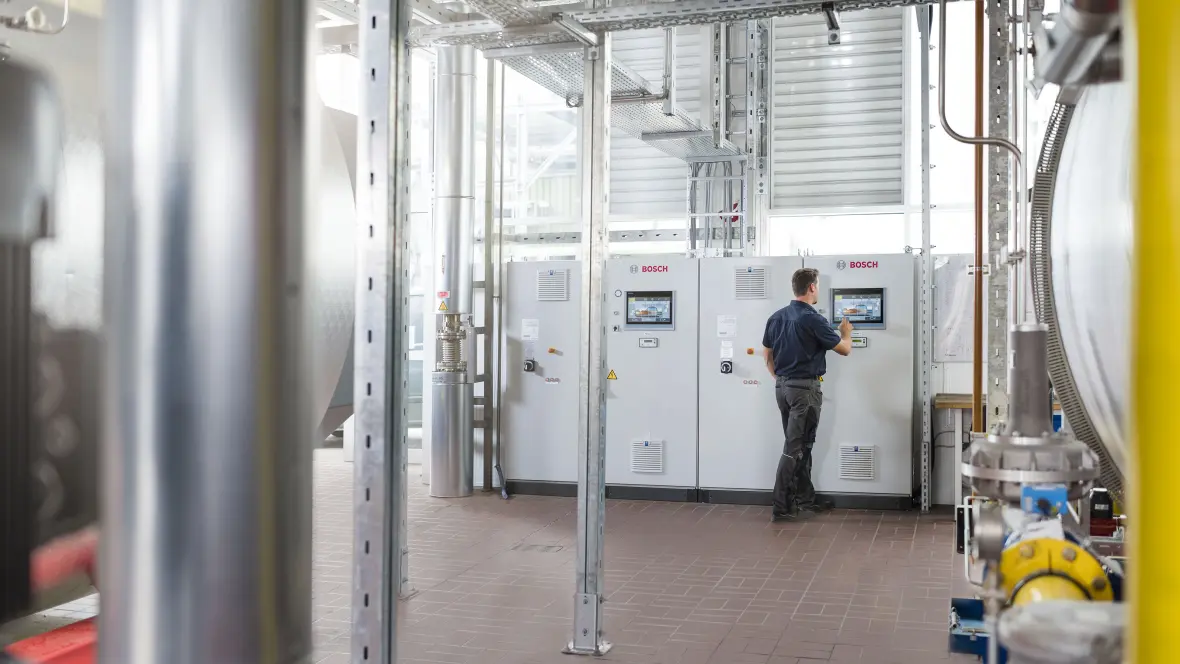

Hohe Betriebssicherheit: Automatisierung und Fernservice

Zur Erfüllung der hohen Zuverlässigkeitsanforderungen in der Milchverarbeitung sind auch die eingebundenen Bosch-Steuerungssysteme von entscheidender Bedeutung. Sie liefern relevante Betriebsdaten an MEC Optimize, automatisieren den Kessel- und Anlagenbetrieb und stellen intelligente Steuerungsfeatures wie Anfahrautomatik und Mehrkesselsteuerung bereit. Zudem schützen integrierte Sicherheitslogiken vor versehentlicher Fehlbedienung. Die Anbindung der Steuergeräte an das Bosch-Fernservicetool MEC Remote bietet Bechtel zusätzliche Sicherheit. Egal ob unterwegs oder auf dem Werksgelände: In Echtzeit kann man die Funktionsfähigkeit der Anlage sowie relevante Anlagendaten überprüfen und bei Abweichungen schnell reagieren. Die Visualisierung erfolgt flexibel über internetfähige Endgeräte wie Tablet, Smartphone oder Desktop-PC, dabei schützt ein ausgeklügeltes Sicherheitskonzept vor unerlaubtem Zugriff. Ein weiterer Vorteil ist die optionale Fernunterstützung durch die Bosch-Serviceexperten. Auf Wunsch des Kunden können sie sich auf die Anlage aufschalten und z. B. Software-Updates und Parametrierungen durchführen oder Fehlerquellen schnell beseitigen. Das erhöht nicht nur die Verfügbarkeit, sondern spart auch Zeit und Kosten.

Eine runde Sache

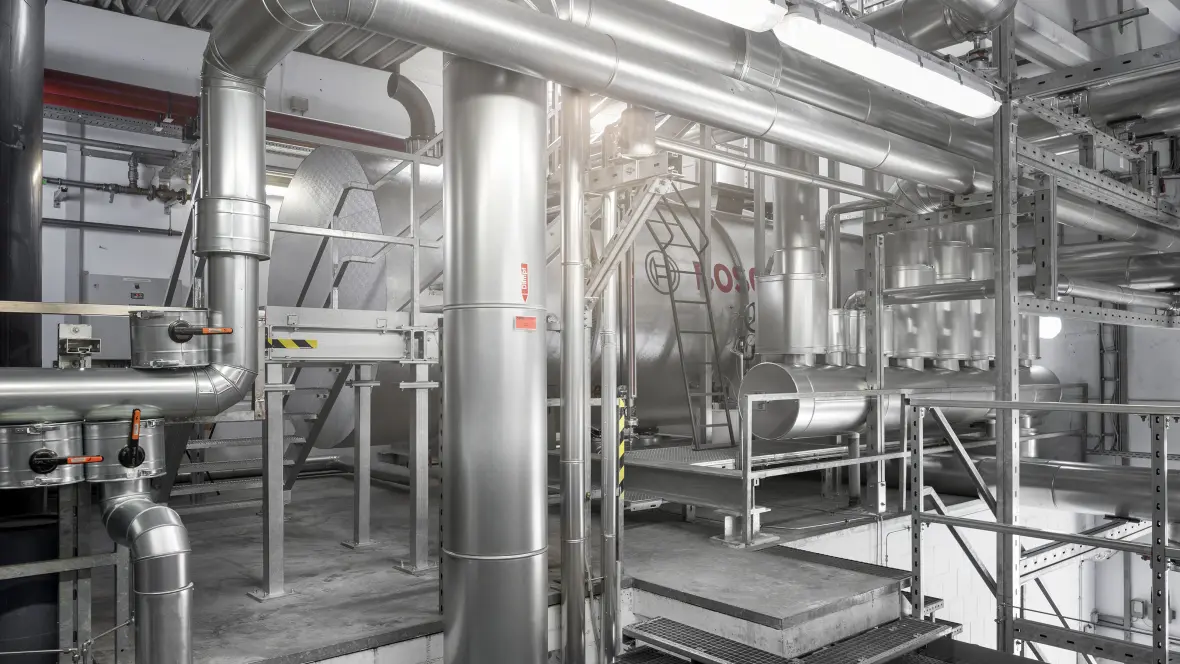

Weitere Anlagenkomponenten wie die Speisewasserentgasung gehören ebenfalls zum Lieferumfang von Bosch. Die Firma Lausser hat die Anlage parallel zur alten Speisewasseranlage installiert und zuvor zusätzlichen Platz durch den Einbau einer Gitterrostebene geschaffen. Das Modul ist etwa 5 m hoch und über 7 m lang, der Behälter verfügt über ein Fassungsvermögen von 25.000 l. Der Entgasungsprozess ist wichtiger Bestandteil zur Erreichung einer optimalen Wasserbeschaffenheit und schützt Kessel und Komponenten vor Korrosion. Durch Erhitzen des Zusatzwassers auf 103 °C lösen sich die korrosiv wirkenden Bestandteile wie Kohlendioxid und Sauerstoff und entweichen zusammen mit einer kleinen Brüdendampfmenge über Dach. Dieser Dampf enthält nutzbare Wärme und wird durch einen nachgeschalteten Brüdenkühler mit einer Leistung von 80 kW zurückgewonnen. Dadurch kann Zusatzwasser mit „kostenloser“ Energie vorgewärmt werden.

Die Anlagenausstattung umfasst außerdem eine kontinuierliche Leitwertmessung sowie automatische Absalz- und Abschlammeinrichtungen. Des Weiteren stellen die gleitenden Speisewasserregelmodule ein konstantes Wasserniveau in den Kesseln sicher. Angesteuert werden diese Mess- und Regeleinrichtungen über die Bosch-Kesselsteuerungen. Neben der Erhöhung des Automatisierungsgrads sorgen diese Maßnahmen für einen gleichmäßigeren Betrieb mit geringerem Materialstress sowie für die Reduzierung von Energieverlusten.
