24/7 Dampf: Zuverlässige und energiesparende Produktionsprozesse bei Amino

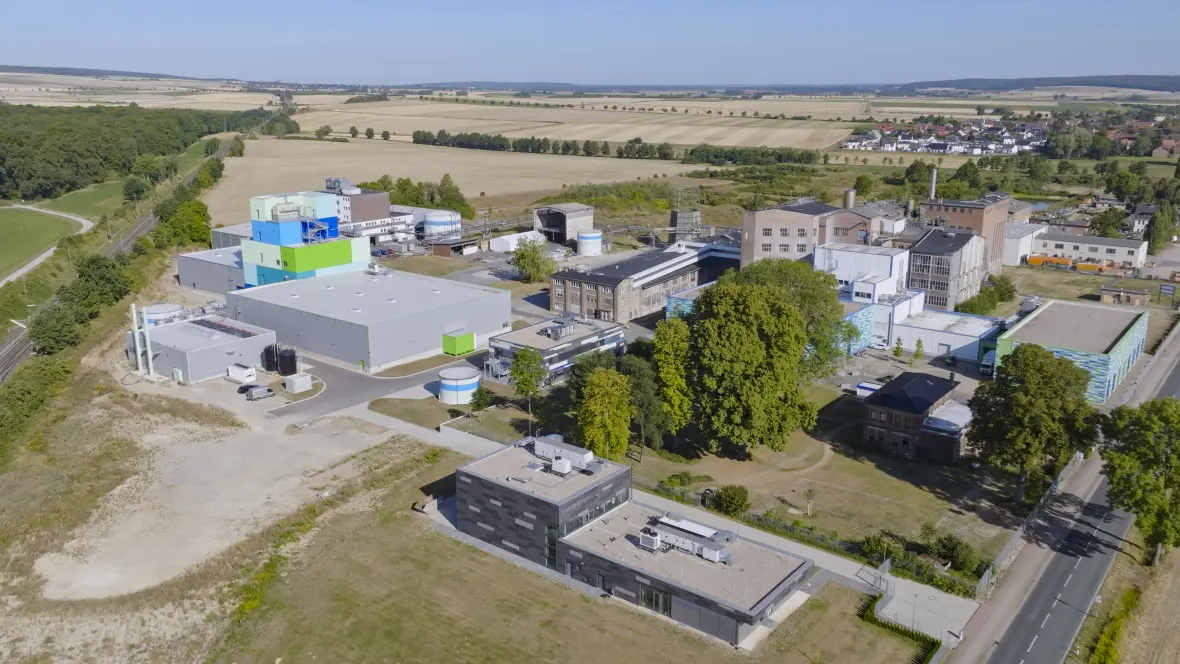

Rund um die Uhr in Betrieb: Die Amino GmbH mit Sitz im niedersächsischen Frellstedt entwickelt und produziert 24/7/365 hochreine Aminosäuren für Kunden im Pharma- und Medizinbereich weltweit. Eine Dampfkesselanlage von Bosch unterstützt seit vielen Jahren im Produktionsprozess und liefert die wichtige Energie unter anderem bei der Verdampfung, Trocknung und Aufheizung von Behältern. Erneut fiel die Entscheidung auf Technik von Bosch als Amino die Produktion um ganze 50 % erweiterte. Der neue Produktionsabschnitt bedarf in hohen Lasten aktuell bis zu 6 t/h Dampf, im Normalbetrieb sind es rund 3 t/h – Tendenz steigend. Der Dampfbedarf muss dabei kontinuierlich gedeckt werden. „Hier erwarten wir eine entsprechend hohe Flexibilität in der Automatisierung, um die Themen Zuverlässigkeit und Energieeinsparung in unseren Produktionsprozessen abzudecken“, betont Kai-Philipp Thomas, Site Development & Technology bei der Amino GmbH. Hohe Einsparpotentiale stecken auch in der Kondensatwirtschaft. Der Rücklauf aus der Produktion beträgt bis zu 99 %, da der Dampf nicht mit dem Produkt in Berührung kommt. Ebenso gibt es Produktionswässer, die sich als Wärmesenke für die Abwärmerückgewinnung eignen. Um all diese Anforderungen umzusetzen, holte sich Amino mit Bosch Industriekessel für die Kesseltechnik und B+B Engineering als ausführendes Anlagenbauunternehmen zwei erfahrene Experten ins Boot.

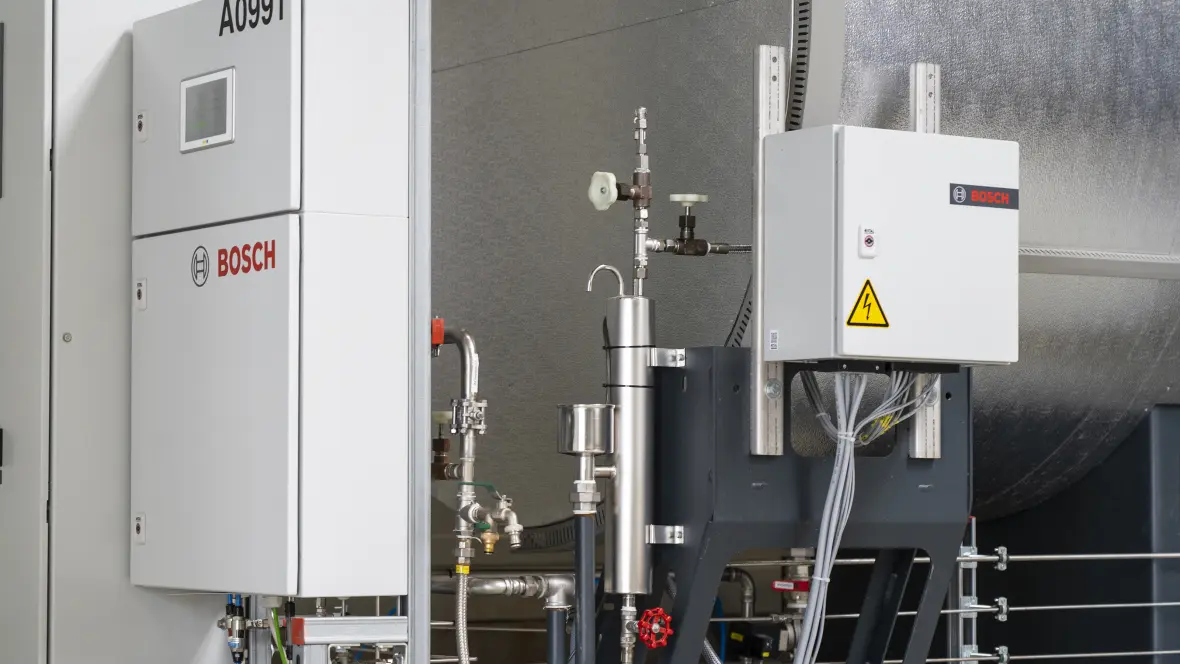

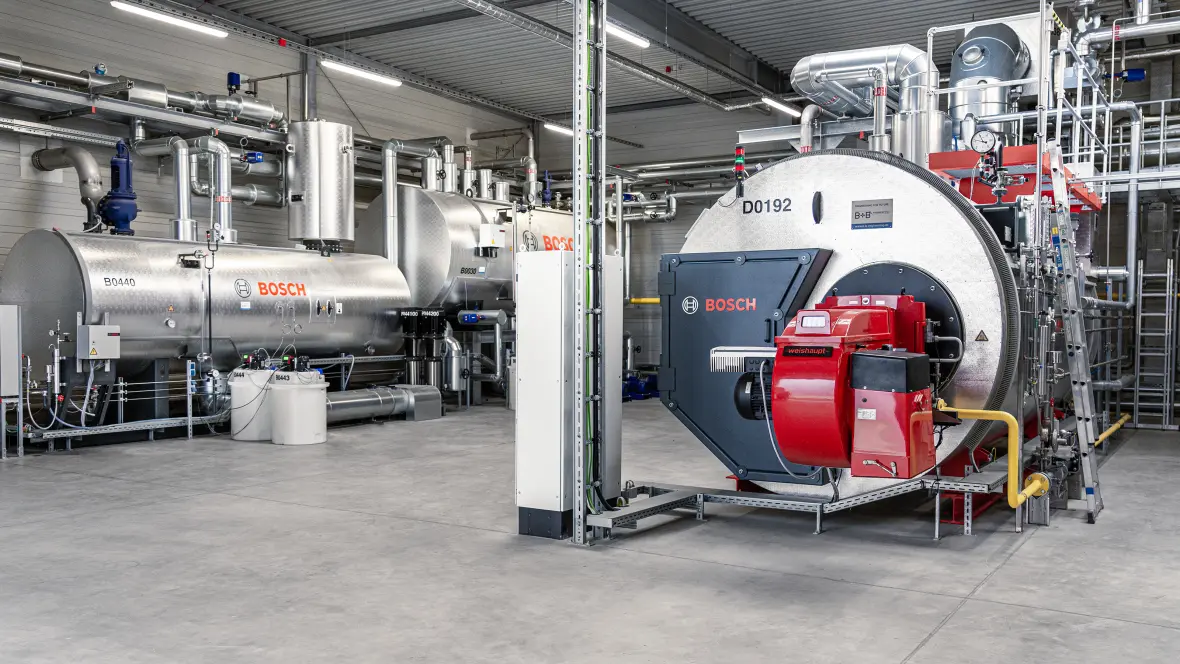

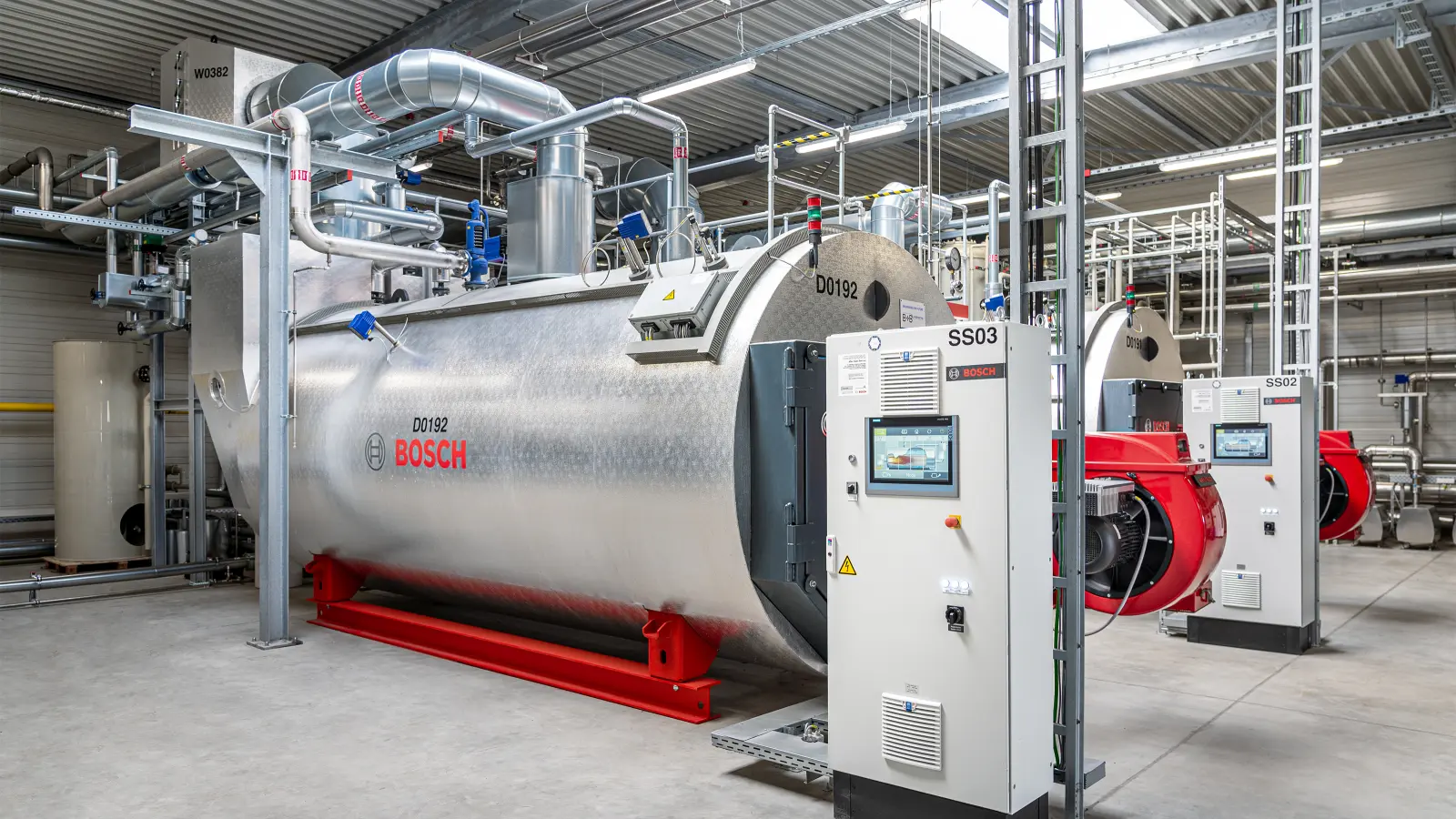

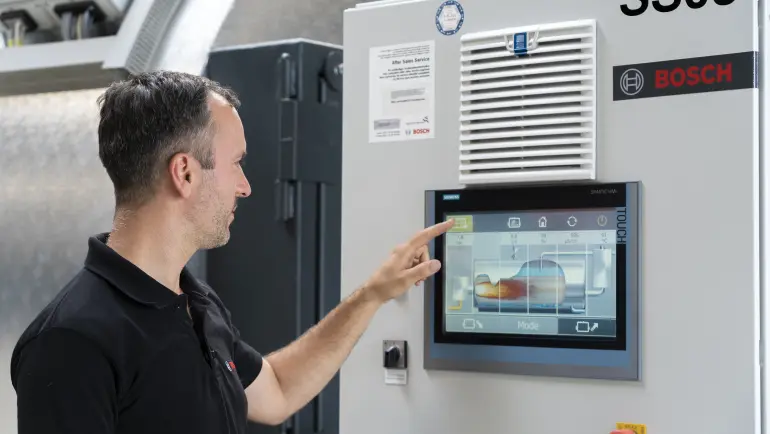

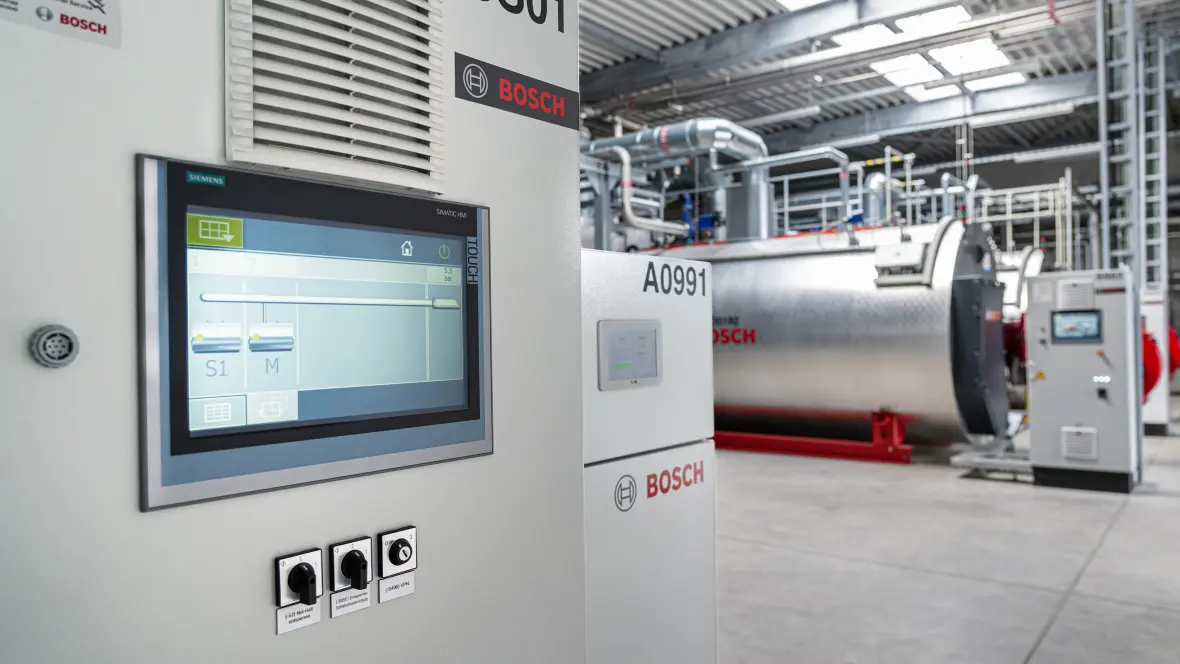

Eingesetzt ist eine redundant ausgelegte Zweikesselanlage vom Typ UL-S, die auf 72h-Betrieb ohne Beaufsichtigung (72h-BosB) konzipiert ist. Pro Kessel lassen sich bis zu 8 t/h Dampf erzeugen. Mit projektspezifisch programmierter Steuerungstechnik von Bosch steht ein vernetztes, automatisiertes System bereit. Sämtliche Kommunikation zwischen den Kessel- und Modulsteuerungen läuft zentral über die Systemsteuerung SCO. Intelligente Features, unter anderem die integrierte Mehrkesselsteuerung, stellen eine stabile und vollautomatische Dampfversorgung sicher. Das Zu- und Abschalten der Kessel erfolgt über den Dampfdruck im Netz und ermöglicht ein gezieltes und wirtschaftliches Zusammenspiel. Die Anlage lässt sich beim Kaltstart schonend und gleichmäßig anfahren und ist im Normal- und Warmhaltebetrieb vor unnötigen Belastungen geschützt. Hierfür ist eine Anfahrfunktion eingesetzt, die den gesamten Prozess automatisiert und überwacht. Ein entscheidender Faktor für einen sicheren Anlagenbetrieb und lange Lebensdauer aller Komponenten ist auch die Wasserqualität. Statt manueller Prüfungen misst das Wasseranalysegerät von Bosch die pH- und O2-Werte und liefert die Ergebnisse an die SCO. Die weitere Datenverarbeitung übernimmt MEC Optimize, ein digitaler Kesselassistent, der Kesselwärter und Betreiber mit Handlungsempfehlungen unterstützt und vieles im Kesselhaus erleichtert. Der Assistent wertet sämtliche Betriebsdaten aus und hilft Energieverluste schnell zu erkennen. Auch enthält MEC Optimize ein digitales Kesselbetriebsbuch, das die eingetragenen Daten interpretiert und Hinweise ausgibt. Ein weiterer Benefit ist die Zustandsüberwachung mit Vorhersagen zur Restlaufzeit von Komponenten, das ermöglicht eine gute Wartungsplanung. Das gesamte Steuersystem samt Kesselassistent kommuniziert dabei mit der zentralen Leitwarte von Amino. Entsprechende Schnittstellen hat Bosch im Vorfeld konfiguriert, genauso wie die projektspezifische Steuerungssoftware. Ein Alarmmanagement rundet die Automatisierungstechnik ab und meldet wichtige Ereignisse per SMS oder E-Mail an den Kesselwärter oder Bereitschaftshabenden. Das stellt ein schnelles Reagieren im Bedarfsfall sicher.

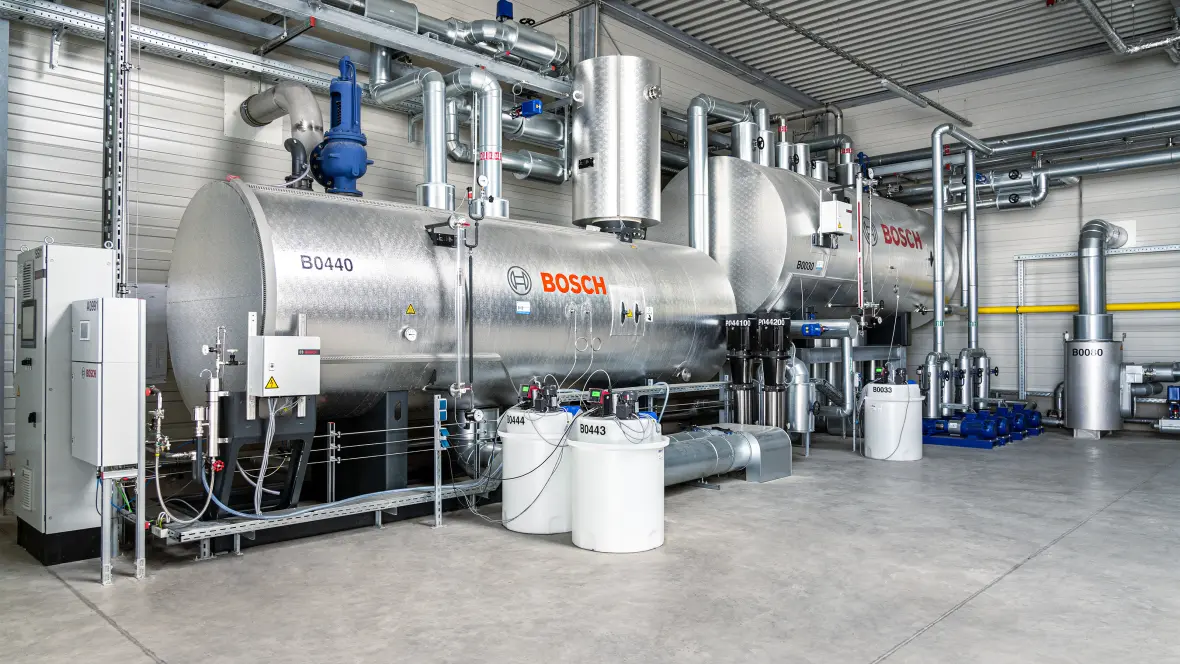

Modulseitig lieferte Bosch alle Komponenten für Wasseraufbereitung und Kondensatmanagement samt den jeweiligen Chemikalien-Dosiereinrichtungen. Das sogenannte Wasserservicemodul WSM-V bereitet frisches Speisewasser thermisch auf und bevorratet es. Ein zuverlässiger Prozess, der Dampfkesselwasser frei von korrosiven und anderen schädlichen Bestandteilen bereitstellt. Auch heißes Kondensat ist als Kesselspeisewasser geeignet und spart viel Energie: Gegenüber dem Einsatz von Frischwasser sind Brennstoffeinsparungen von bis zu 12 % möglich, auch der Wasser- und Chemikalienbedarf reduziert sich. Nutzt man wie bei Amino Hochdruck-Kondensat, ist das besonders effizient: Sein hohes Temperatur-Niveau vermeidet Wärmeverluste in Form von Entspannungsdampf. Um die hohe Rücklaufrate aus der Produktion nutzbar zu machen, ließ Amino ein komplexes Hochdruck-Kondensatnetz errichten. Zentrale Komponente ist eine Hochdruck-Kondensatanlage von Bosch, die das Kondensat sammelt, bis zu 14 m³ bei 1,5 bar/ü zwischenspeichert und mithilfe von Pumpen in die Kessel führt. Besonderes Augenmerk bei der Nutzung des 127 °C heißen Kondensats liegt auf der Fremdstoffüberwachung. Kommt es zu einer Verunreinigung, etwa durch Laugen, Säure oder Härte, wird das Medium über eine Ableiteinrichtung verworfen. Mit dem Verwerfen wird sofort Frischwasser aus dem Wasserservicemodul gezogen, damit es zu keinerlei Unterbrechung in der Versorgung kommt. Das alles geschieht vollautomatisch über die Systemsteuerung SCO. In ständiger Kommunikation mit dem Gesamtprozess ist die Anlage kontinuierlich betriebsbereit und kann selbst starke Lastsprünge in der Produktion problemlos verarbeiten und hochqualitativen Dampf bereitstellen.

Creating the future, so lautet der Leitspruch des Innovationsunternehmens Amino. Darunter fällt auch die Nutzung von zukunftsfähiger Technik, die den hohen Erwartungen an Automatisierung, Zuverlässigkeit und Effizienz gerecht wird. Gleichzeitig muss der Trend und das Erfordernis zu mehr Nachhaltigkeit vorangetrieben werden. Die Wärmeerzeugung ist hier, wie in unzähligen Industriebetrieben, ein essentieller Punkt und gleichzeitig unabdingbar für das Herstellen wichtiger Waren des täglichen Lebens und in der Medizin. „Wir sind Lösungsanbieter für Kesselhäuser der Zukunft. Unsere Motivation besteht darin, Dampf- und Wärmeerzeuger individuell zu konfigurieren und herzustellen, um nachhaltige, zuverlässige und wirtschaftliche Produktionsprozesse zu ermöglichen, so wie bei Amino“, betont Daniel Klerch aus dem Bosch Industriekessel-Team. „Gemeinsam mit B+B Engineering haben wir ein System realisiert, das insbesondere durch ein hohes Maß an Automatisierung einen zuverlässigen und hocheffizienten 24/7-Betrieb erfüllt“, ergänzt der zuständige Bosch-Vertriebsingenieur Mathias Trinks.
