Neues Kesselsystem für Lippstädter Hartschaum
Innovation CSB – hohe Effizienz in kompakter Größe
Platzsparend, zugleich leistungsstark und effizient sollte die neue Prozesswärmeanlage bei Lippstädter Hartschaum sein. Ein optimaler Einsatzort für den Dampfkessel aus der innovativen CSB-Produktreihe - entwickelt von Bosch als Kompaktkessel mit Helixrohr-Technologie für hohe Energieeffizienz.
Die Lippstädter Hartschaumverarbeitung GmbH in Nordrhein-Westfalen produziert mit ihrem Polystrol-Hartschaum echte Allround-Talente, sei es zur Wärmedämmung, Trittschalldämmung oder für Verpackungszwecke. Das Material spart durch seine wärmedämmenden Eigenschaften enorme Mengen an Heizenergie in Gebäuden, ist ein Leben lang im Einsatz und danach unter niedrigem Energieaufwand voll recyclebar. Auch bei seiner Herstellung achtet das Unternehmen auf einen bedachten Umgang mit Energie und Ressourcen.
Ideale Anforderungen, um den neuen Bosch-Dampfkessel vom Typ CSB für die Verarbeitung des Polystyrols zu integrieren. „Der Kessel hat von Anfang an einen richtig guten Eindruck gemacht. Baugröße, Wirtschaftlichkeit und auch das Preis-Leistungsverhältnis stimmten“, sagt André Flügel, Bereich QS-Technik bei Lippstädter Hartschaum. Bei der Entwicklung des CSB-Kessels legte Bosch besonderen Fokus auf ein platzsparendes Design und zugleich innovative Konstruktionselemente für hohe Effizienz.
Der eingesetzte Kessel ist auf eine Nennleistung von 2.000 kg/h bei maximal 13 bar ausgelegt und in einem Container vor der Produktionshalle am Standort Anröchte verbaut. Nicht nur durch seine kleineren Abmessungen bietet hier der CSB Vorteile. Economiser, die Steuerung sowie der Erdgasbrenner sind kompakt am Kessel integriert, als eine Einheit abgestimmt und im Bosch-Werk fertig montiert. Neben der Platzersparnis ist der Aufwand für Installation deutlich geringer. Um den heutigen Effizienzstandards zu entsprechen, sind bei dem CSB spezielle helixförmige Wärmetauscherrohre eingebaut. Diese ermöglichen einen hocheffizienten Wärmeaustausch und eine reduzierte Abgastemperatur. In Kombination mit dem Economiser erzielt der Dampfkessel einen Wirkungsgrad von über 95%. Eine Steigerung von etwa 6 % gegenüber dem Vorgänger des Kessels von Lippstädter Hartschaum, die gleichermaßen zu reduziertem Brennstoffverbrauch und damit CO2-Emissionen führt.

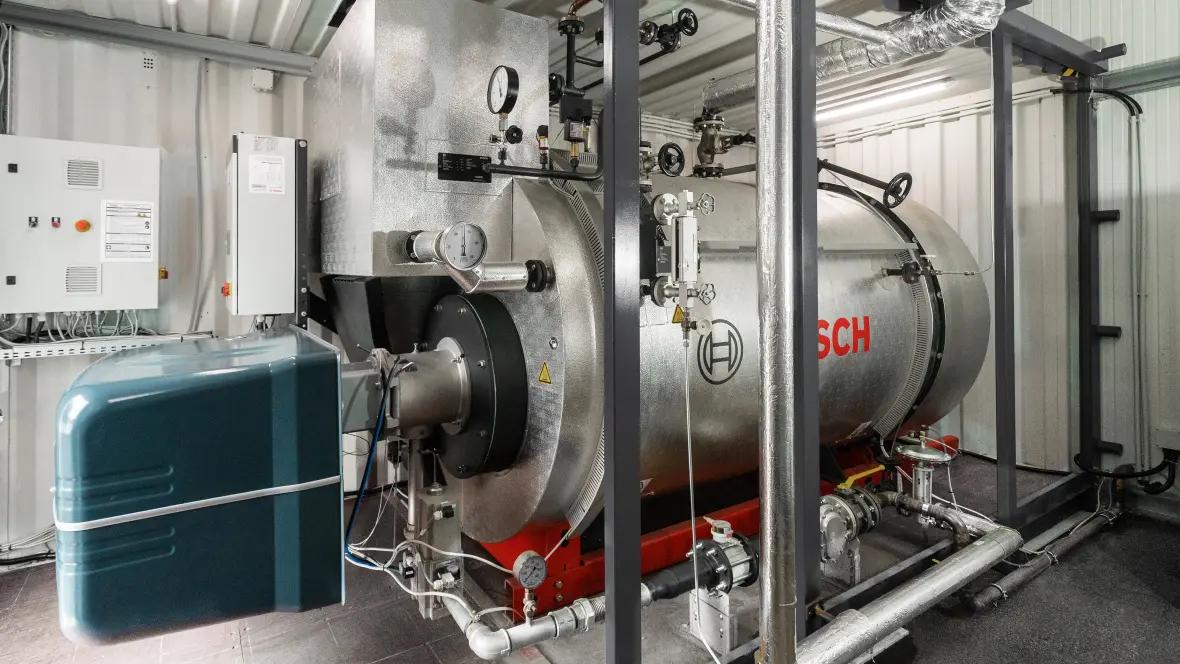

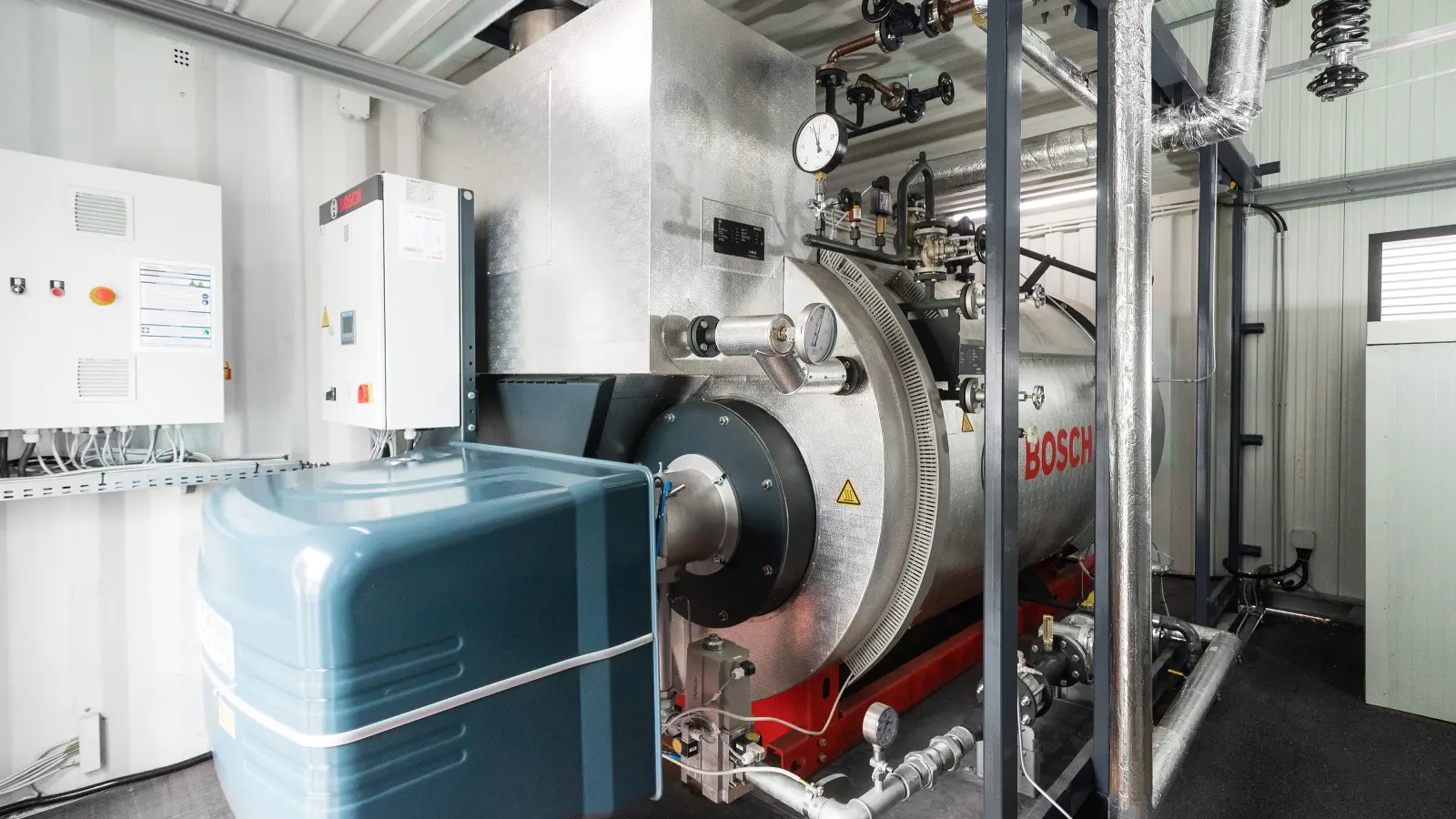

Kompakte Einheit mit Economiser, Steuerung und Brenner.
Wasserdampf als zentrale Komponente
Positiv auf eine hohe Dampfqualität und zuverlässige Versorgung wirken die Dampftrocknungseinrichtung und der groß ausgelegte Dampfraum des CSB. Bei Lippstädter Hartschaum ist die Zufuhr von Wasserdampf zentrale Komponente im Prozess, um das Polystyrol-Granulat aufzublähen und im zweiten Schritt Platten, Formteile und Blöcke herzustellen. Damit die Dampferzeugung „rund“ läuft, ist der Kessel mit der Kompaktsteuerung CSC ausgerüstet. Beispielsweise reguliert sie die Leistung und das Wasserniveau im Kessel automatisch. Durch ihre einfache Handhabung lassen sich alle relevanten Betriebsparameter über ein Touchdisplay schnell aufrufen. Ein weiteres innovatives Merkmal des Kompaktkessels ist seine ausziehbare Wendekammer. Ohne Einsätze in der Abgasführung vereinfacht das die Zugänglichkeit für Wartungsmaßnahmen und Reinigung erheblich. Die reguläre Inneninspektion des Druckbehälters lässt sich kostenoptimiert mit wenig Aufwand durchführen. Letztendlich musste Lippstädter Hartschaum in der Planung auch nur geringfügig Platz nach hinten berücksichtigen, um die Ausziehbarkeit im Container zu gewährleisten. Die Wendekammer ist mit ihrem speziellen Bosch-Isolierkonzept auf lebenslangen Betrieb ausgelegt. Durch die hohe Isolationswirkung ist ihre Oberfläche im Betrieb kaum wärmer als die Umgebungstemperatur. Das trägt ebenfalls zum hohen Gesamtwirkungsgrad bei.
Für eine langlebige Anlagentechnik komplettieren Module wie die Teilentgasung WSM-T den Dampfkessel. Das Modul lässt sich mit kleineren Kesselleistungen einfach kombinieren und löst mittels Wärmezufuhr korrosiv wirkende Bestandteile im Speisewasser. Für die optimale Anlageneinstellung und exakte, notwendige chemische Dosierung unterstützte der Bosch-Kundendienst das Team bei Lippstädter Hartschaum. Nach erfolgten Wasseranalysen und Feinjustierungen läuft nun der thermische Entgasungsprozess und die Zugabe von Dosiermitteln vollautomatisch. Analog zum Kessel ist das WSM-T besonders platzsparend und konnte als vollständig zusammengebaute Komponente durch die Firma Seidenstücker im Container schnell installiert werden.

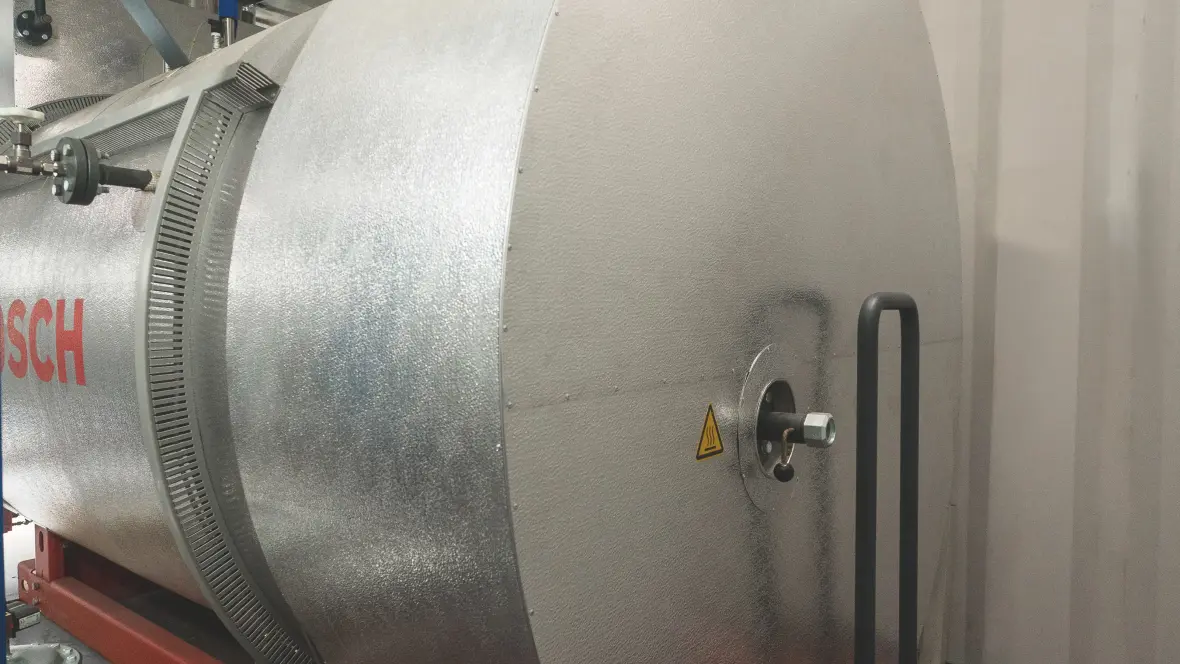

Einfache Inneninspektion durch ausziehbare Wendekammer.
Wasserdampf ist ein Hauptbestandteil in unserer Produktion. Mit dem neuen Kessel läuft der Prozess jetzt noch energiesparender und umweltfreundlicher
Fazit
Lippstädter Hartschaum fand mit dem Kesselsystem CSB eine zukunftssichere Prozesswärmeversorgung. Hohe Effizienzwerte und zugleich niedrige Emissionen zeichnen den neuen Dampfkessel von Bosch aus. Nicht zuletzt ließ sich die kompakte Einheit von Bosch mit angebauter Steuerung auf kleinem Raum unterbringen.
