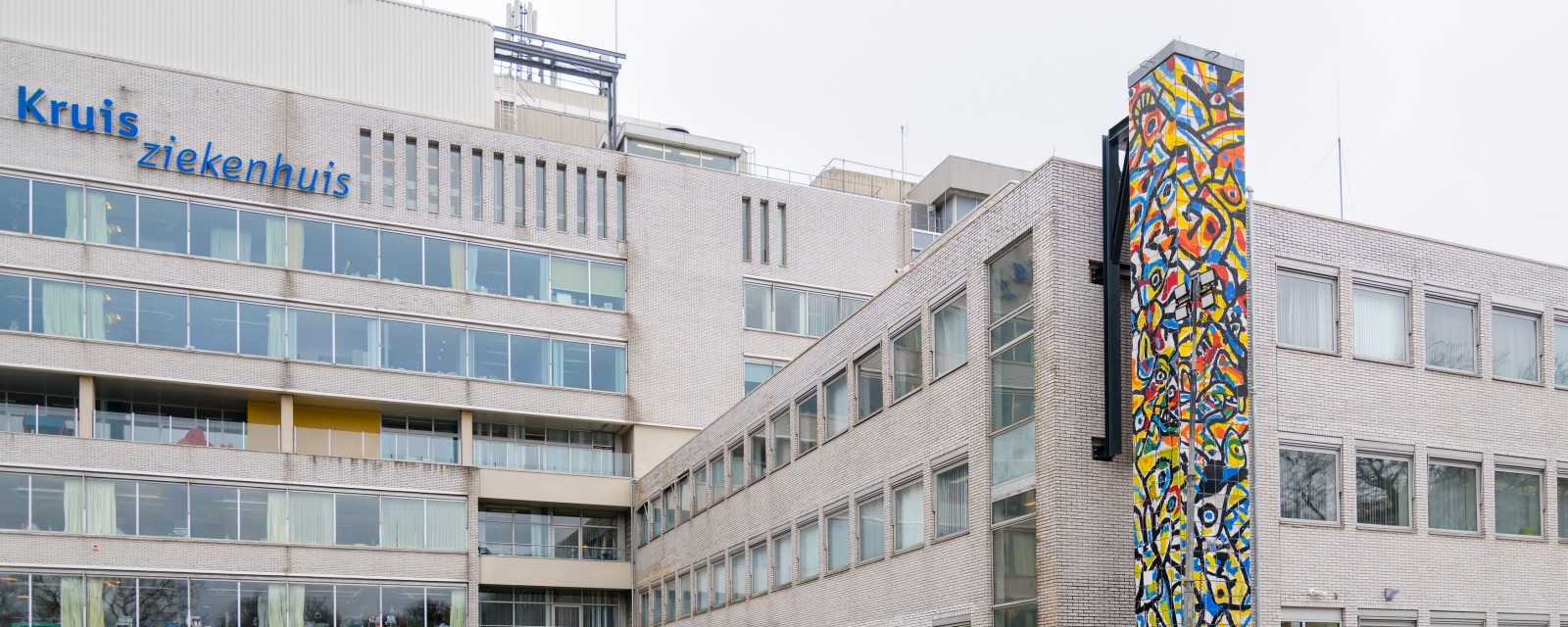

Rode Kruis Ziekenhuis in Beverwijk streeft naar klimaatneutrale zorg in 2045
Hoogvermogen ketels Bosch één van de vele duurzame stappen
In Nederland is de zorgsector verantwoordelijk voor 7% van de uitstoot van broeikasgassen, 4% van het afval en 13% van het grondstoffengebruik. Het Rode Kruis Ziekenhuis in Beverwijk zet daarom op tal van fronten in op verduurzaming. Het doel: klimaatneutrale zorg in 2045. Op installatiegebied is voor onder andere een Warmte-Koude-Opslag (WKO) gekozen, in combinatie met een warmtepompsysteem. Als aanvulling én back-up zijn drie nieuwe Bosch Uni Condens 8000F verwarmingsketels die op aardgas draaien geplaatst.
Aan de installatiekeuze ging een uitgebreid adviestraject vooraf waarbij opdrachtgever Rode Kruis Ziekenhuis en fabrikant Nefit Bosch nauw samenwerkten. Dat advies werd vervolgens door het technisch adviesbureau uitgewerkt in een compleet bestek. Op basis daarvan werd een tender uitgeschreven. Koninklijke Kuipers, specialisten in hoogwaardige technische installaties voor utiliteit en industrie, kreeg de opdracht. ‘Twee nieuwe lucht-waterwarmtepompen met elk een vermogen van 800 kW vormen samen met twee grote buffervaten de basisinstallatie voor verwarming, koeling en warm tapwater’, vertelt projectmanager Chiel Beekman. ‘Daarnaast hebben we drie verouderde vr-ketels vervangen door drie Bosch Uni Condens 8000 F verwarmingsketels met elk een vermogen van 1000 kW. Deze draaien op aardgas en leveren extra warmte en warm tapwater, nodig om aan de totale behoefte van het ziekenhuis te voorzien. De Bosch-ketels zijn uiteraard een stuk duurzamer dan hun voorgangers. Je zou kunnen zeggen dat we hier een grote hybride installatie geplaatst hebben.’
Samenwerking installateur en fabrikant

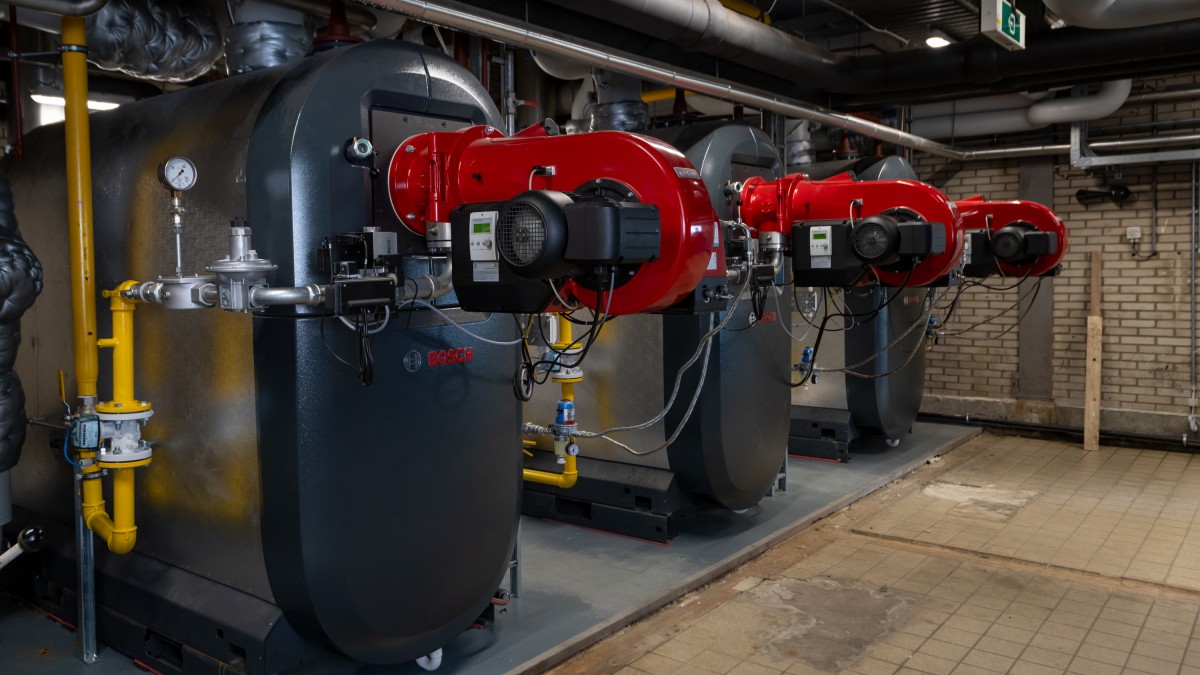

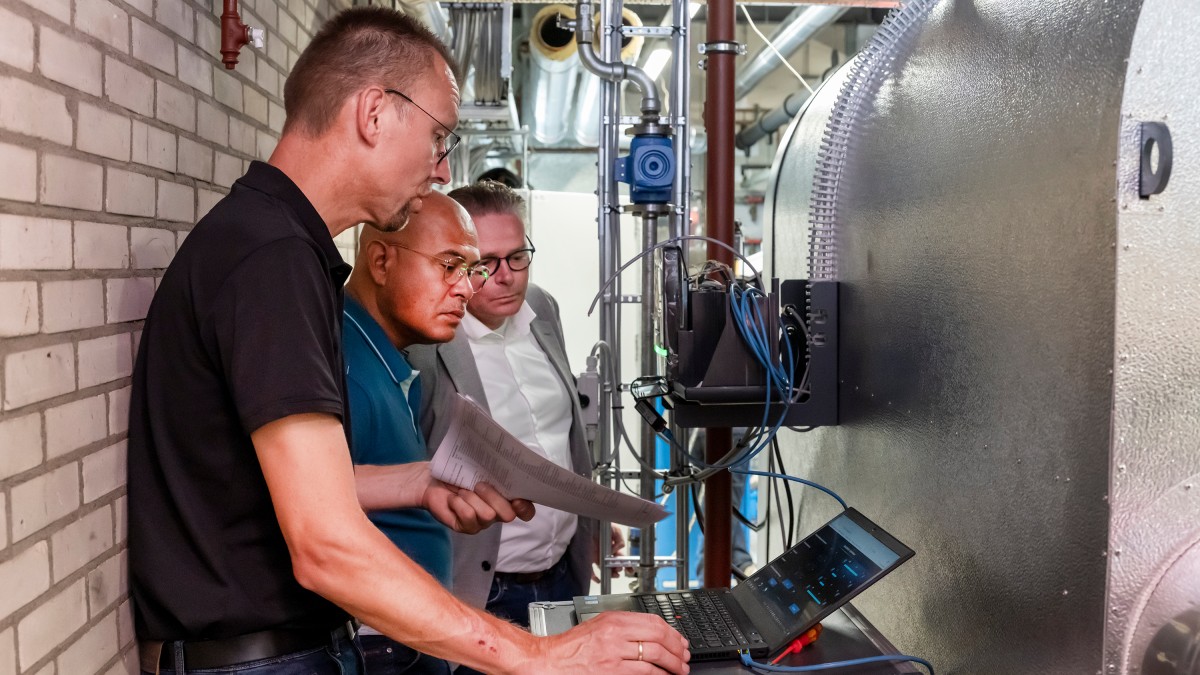

Een team van drie monteurs en een lasser installeerde de drie Bosch Uni Condens 8000 F roestvrijstalen verwarmingsketels. Beekman: ‘Field engineers van Bosch Industrial en branderfabrikant Monarch zorgden samen voor de optimale afstemming van ketel en voorzetbrander, om het optimale rendement te realiseren. Ook tijdens de installatiewerkzaamheden en bij de koppeling van de ketels aan het Gebouw Beheer Systeem (GBS) hebben we uitstekend samengewerkt met fabrikant Nefit Bosch, dat ook de inbedrijfstelling verzorgde. We hebben om en om de oude ketels vervangen door de nieuwe, zodat tijdens de installatiewerkzaamheden het complete complex geen moment zonder warmte en warm tapwater heeft gezeten. In een ziekenhuis is dat natuurlijk een absolute voorwaarde.’
Duo fuel ketel én waterstof-ready
De krachtige, betrouwbare Bosch Uni Condens 8000 F is uitgerust als ‘duo fuel’ verwarmingsketel. ‘Dat betekent dat bij toekomstige aardgastekorten kan worden overgeschakeld op zwavelarme stookolie’, legt Beekman uit. ‘Die wordt beneden opgeslagen in een oliereservoir en kan via een ringleiding worden aangevoerd’, ‘Bovendien is de Bosch Uni Condens 8000 F waterstof-ready en daarmee voorbereid op een toekomstige waterstofeconomie.’
Logistieke uitdaging

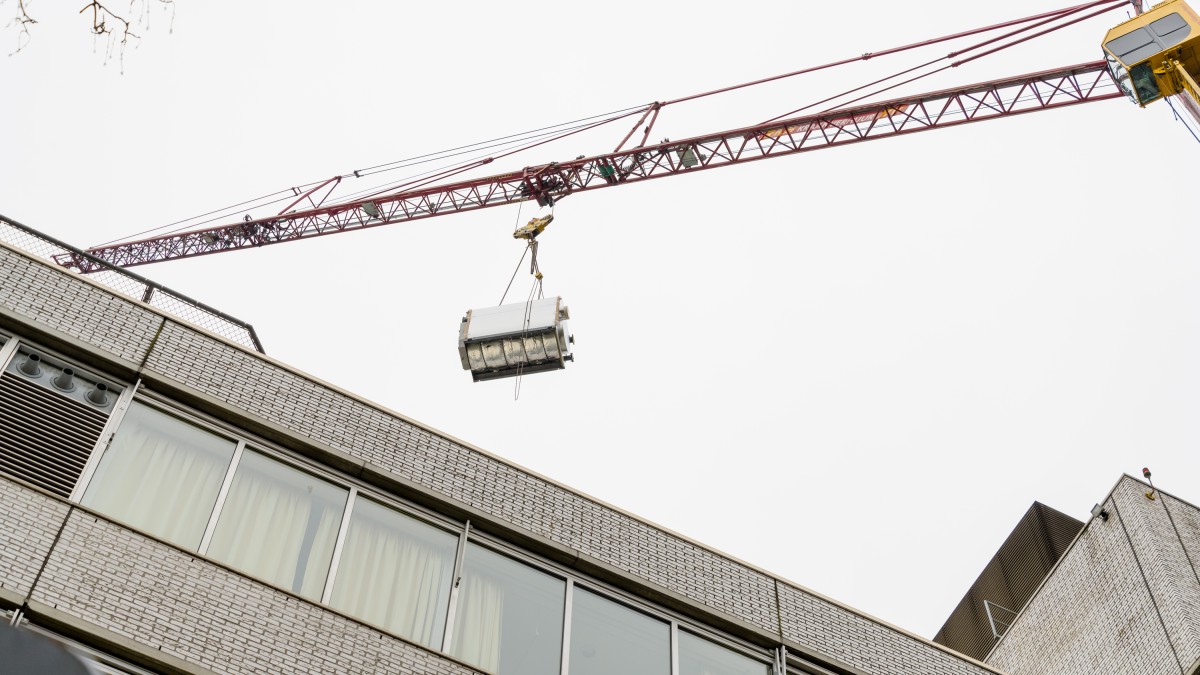

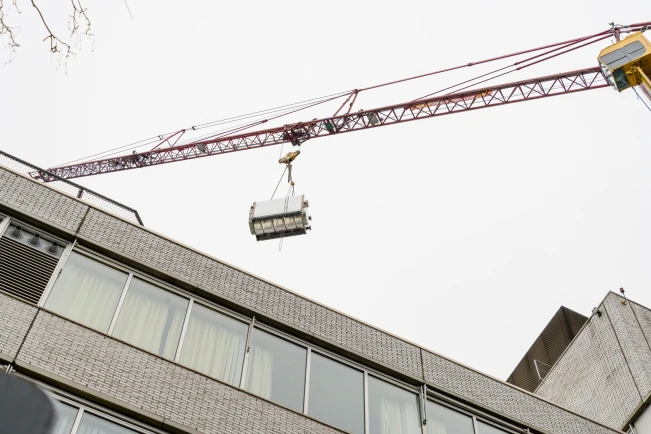

Naast het installatietechnische deel van dit project was volgens Beekman vooral de logistiek een uitdaging. ‘Na transport moesten de ketels door Triton Transport Techniek naar de bovenste verdieping worden gehesen’, vertelt Beekman. ‘Daarvoor moesten naast alle vergunningaanvragen ook de standaard aanrijroutes van de ambulances tijdelijk worden aangepast.

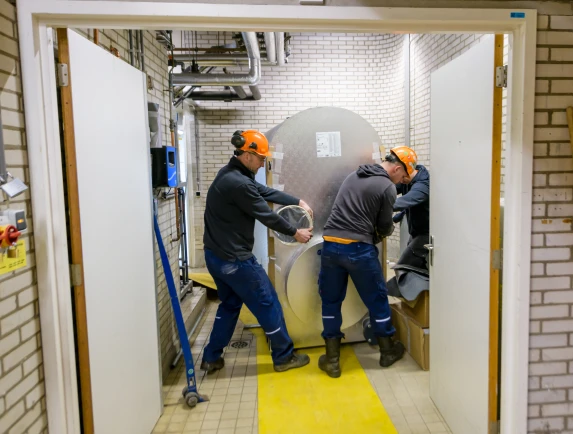

Eenmaal boven was er bovendien nog het interne transport naar de installatieruimte. Direct daaronder bevinden zich hier de operatiekamers die dag en nacht moeten kunnen doordraaien. Er heeft daarom intensief overleg plaatsgevonden tussen installatietechnische mensen en OK-professionals. Er is een zorgvuldige risicoanalyse gemaakt. Daarbij is gekeken naar zaken als de draagkracht van de vloer, het leidingwerk eronder, het voorkomen van geluidsoverlast en zelfs instortingsgevaar. Vervolgens zijn het interne vervoer en het inplannen van OK-ruimtes uiterst zorgvuldig op elkaar afgestemd. De ketels zijn daarna één voor één naar hun plek in de installatieruimte getransporteerd. Soms dat was millimeterwerk, er is onder meer een muurtje weggehaald om de totale druk op de vloer te verminderen.’
Technische én logistieke uitdaging zijn inmiddels voltooid. De installatie draait optimaal en is een van de belangrijke op weg naar een energieneutraal 2045 voor het Rode Kruis Ziekenhuis in Beverwijk.
