Caldeira a vapor para recuperação de calor Universal HRSB

A caldeira de recuperação de calor aproveita o calor presente nos gases de escape para produzir vapor de processo.

  • Produção ecológica de vapor a partir do calor residual disponível
  • Complemento perfeito para os conceitos de energia com uma unidade de cogeração CHP
  • Alta eficiência graças a um permutador de calor eficiente e a um bom isolamento térmico
  • Opção de integrar um economizador, com consequente aumento da eficiência
  • Sistema modular e personalizado que permite um planeamento fácil e uma instalação rápida

Vantagens

Vista geral

Em combinação com um módulo de cogeração, a caldeira de vapor HRSB contribui eficazmente para um aproveitamento eficiente da energia primária. Os fluxos de gases de escape quentes, provenientes dos processos de combustão anteriores, são conduzidos para a caldeira de recuperação de calor e utilizados para gerar vapor. Graças à estrutura modular e às dimensões compactas, adequa-se tanto a construções novas, como a projetos de modernização.

Construção

A caldeira de recuperação de vapor está certificada conforme a Diretiva sobre equipamentos sob pressão e está disponível em oito modelos padrão. É composta por um permutador de calor de tubos altamente eficaz, cujo grau de eficiência ainda pode ser melhorado mediante a integração de um economizador, opcional. Se necessário, pode ser acrescentado um bypass para os gases de escape. Deste modo, quando não se consome vapor os gases de combustão contornam a caldeira. Consequentemente, o módulo de cogeração e as outras fontes de calor podem ser operados sem interrupção.

Equipamento

A caldeira de vapor de recuperação de calor está isolada e equipada com modernos dispositivos de segurança. Por razões de transporte, o bypass para os gases de escape é fornecido avulso, a sua montagem e isolamento são efetuados no local pelo proprietário. O controlo da caldeira BCO, com base no PLC e apto para uso através de ecrã tátil, encontra-se integrado num quadro de distribuição separado que pode ser mural ou de chão.

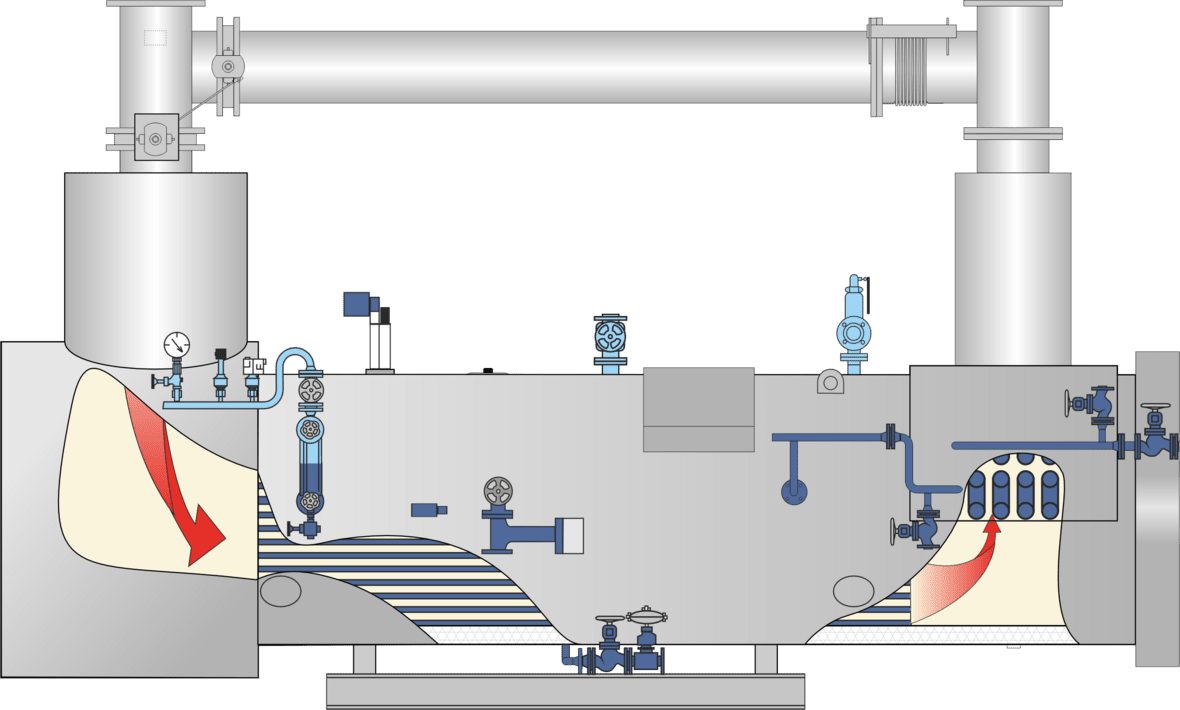

Equipamento básico

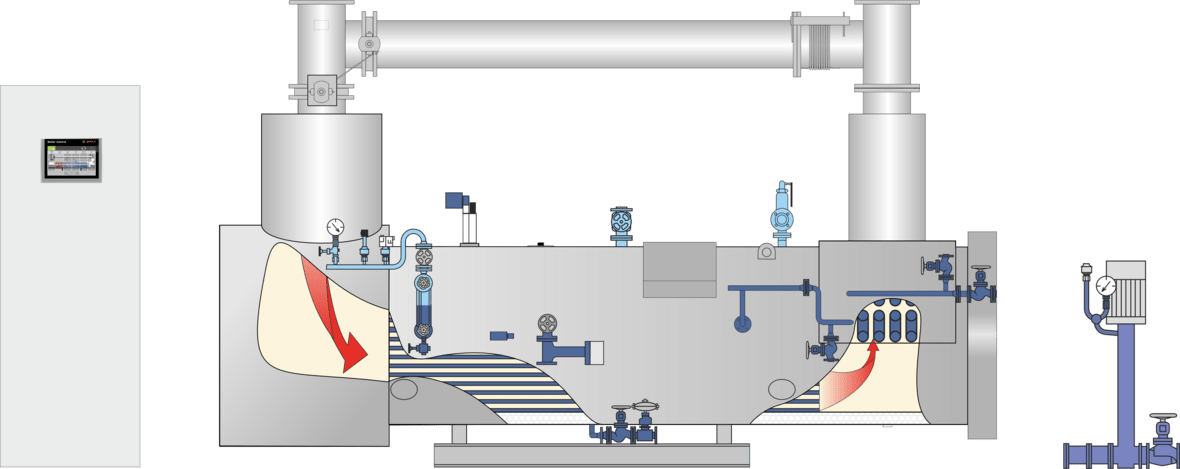

Equipamento variável conforme as necessidades do cliente

Detalhes técnicos e documentos

Folheto Bosch Caldeiras de vapor

Fluido termocondutor

Vapor saturado de baixa pressāo

Tipo de construção

Grande caldeira de aquecimento de água residual

Potência

400 até 4.100 kg/h

Proteção contra sobrepressão

10 e 16 bar

Volumes máximos de gases de combustão da fonte de

550°C

Volumes mínimos de gases de combustão da fonte de

500 kg/h

Volumes máximos de gases de combustão da fonte de

23.500 kg/h

Combustível de fonte de calor residual

Gás natural (outros tipos de gás de combustão a pedido)

Gama de saída de unidades de PCCE combináveis

aprox. 0,5 a 4 MWel
