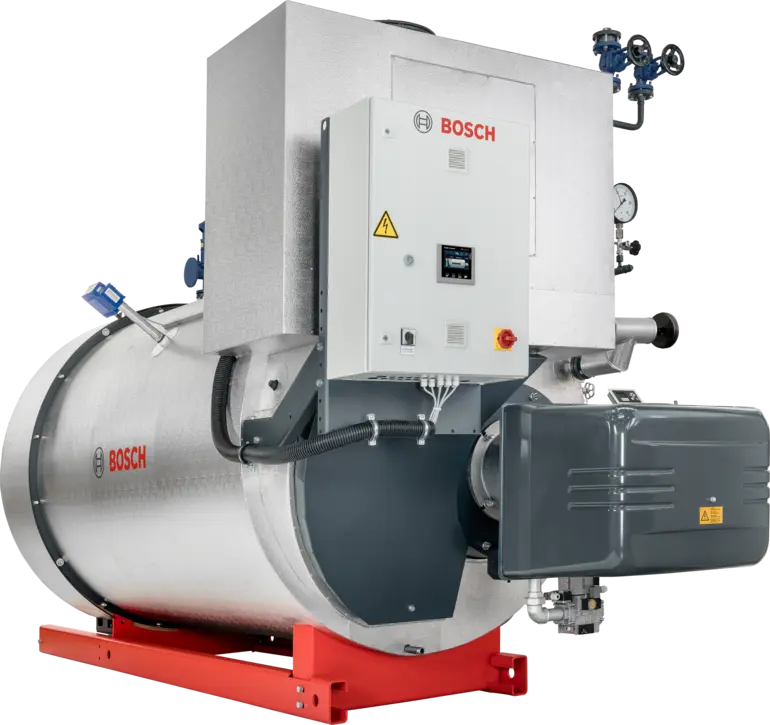

Caldera de vapor Universal CSB

Caldera de vapor de diseño compacto con capacidad de producción de hasta 23 600 kg/h de vapor construida de acuerdo a la EN12953. La CSB se caracteriza por su elevada eficiencia y sus reducidas emisiones gaseosas que permiten cumplir con total garantía el RD 2015/2193 en vigor.

  • Amplia gama de potencias de 300 a 23.600 kg/h disponible para presión de diseño de entre 0,5 hasta 16 bar
  • Alto rendimiento gracias al economizador integrado y a los tubos helicoidales del intercambiador de calor .
  • Diseño versátil para usar con diferentes tipos de combustible así como con quemadores (gasóleo, gas natural, biogás, hasta un 20 % de hidrógeno)
  • También cumple los estrictos límites de emisiones en combinación con nuestros quemadores y controles
  • Su cámara de inversión de gases telescópica facilita su limpieza, mantenimiento e inspección
  • Fácil de operar con el sistema de control compacto CSC (hasta 4000 kg/h) y de conectar con sistemas de control superiores via el control de caldera BCO

Ventajas

Alta eficiencia para garantizar costes de funcionamiento reducidos

Gracias al economizador integrado, la CSB aprovecha la energía de forma aún más eficiente, ahorrando hasta un 6 % de combustible. Con un intercambiador de calor de condensación opcional, se puede recuperar casi todo el calor generado y reducir la temperatura de los gases de escape hasta 60 °C. Gracias a una cámara de combustión, son posibles unas emisiones muy bajas, inferiores a 60 mg de NOx.

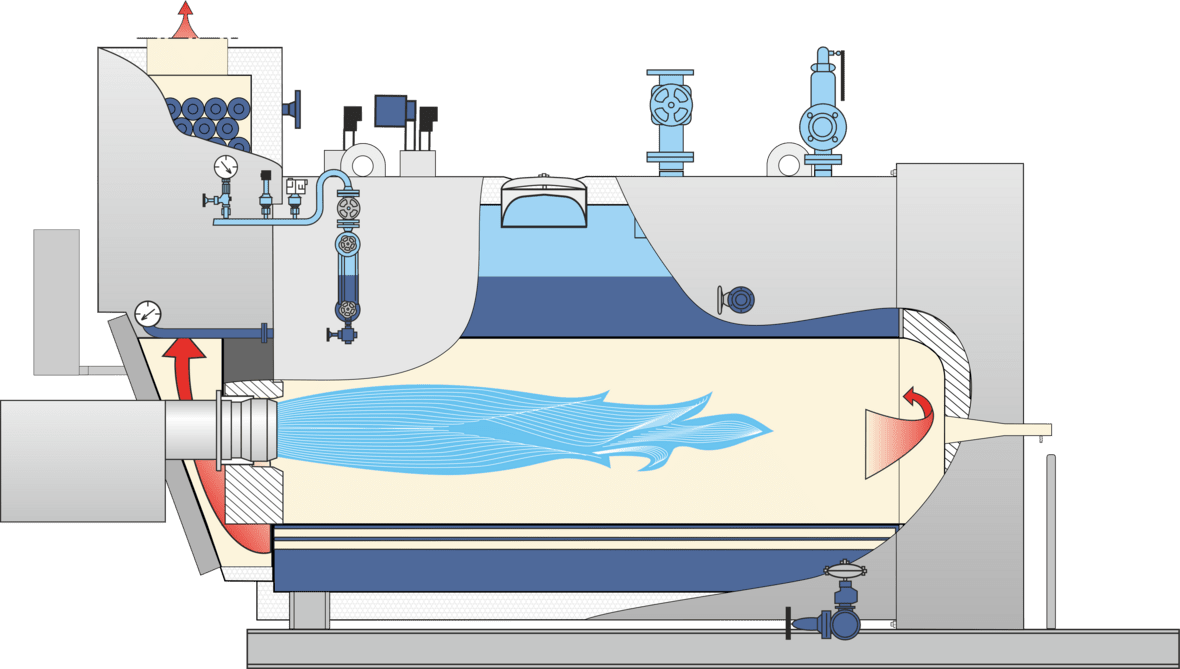

Diseño de caldera innovador

La CSB está diseñada conforme a la norma EN12953. Los tubos especiales helicoidales del intercambiador de calor mejoran notablemente el intercambio de calor por m² de superficie de calefacción. Esto permite prescindir del uso de insertos en la conducción de gases, lo que facilita considerablemente la limpieza. También reduce el consumo de energía del ventilador del quemador debido a la baja resistencia de la zona de gases.

Diseño versátil para usar con diferentes tipos de combustible y emisiones sostenibles

La caldera de vapor CSB puede funcionar con distintos tipos de combustible fósiles y CO₂ neutro, así como con quemadores multicombustible. Gracias al bajo nivel de NOx del quemador y al gran hogar de combustión, la caldera permite cumplir con los más estrictos estándares de emisiones de acuerdo a la MCP para el año 2025 o de la normativa local sobre emisiones.

Diseño compacto y mantenimiento sencillo

El diseño de la CSB está optimizado para facilitar su transporte e instalación. La innovadora cámara de gases telescópica facilita la limpieza y la accesibilidad durante el mantenimiento.

Con sistema de control inteligente y listo para su uso inmediato

El sistema de control compacto CSC con pantalla táctil, incorporado en caldera, puede utilizarse para hasta 4 toneladas de vapor por hora. El sistema de control BCO es perfecto para mayores rendimientos o para utilizar numerosas funciones adicionales. Por ejemplo, permite el acceso remoto a través de MEC Remote, el uso del asistente digital de eficiencia MEC Optimize y la conexión al sistema de control.

Alta calidad del vapor, duradera, fiable

La unidad de secado por vapor y la cámara de vapor de gran tamaño de la construcción CSB Universal garantizan una alta calidad de vapor adecuada para sus procesos. La producción de calidad con los robots de soldadura de última permite una robustez y durabilidad especialmente elevadas.

Datos técnicos y documentos

Seleccionar variante del producto

Modelo

CSB ND

Medio de transferencia térmica

Vapor saturado - baja presión

Rendimiento

300 hasta 4.800 kg/h

Sobrepresión de seguridad

hasta 0.5 bar

Temperatura máx.

hasta 110 °C

Combustible

Gas, gasóleo, biogás, bioaceite, hasta un 20 % de hidrógeno

Más información en nuestro folleto de calderas de vapor CSB
