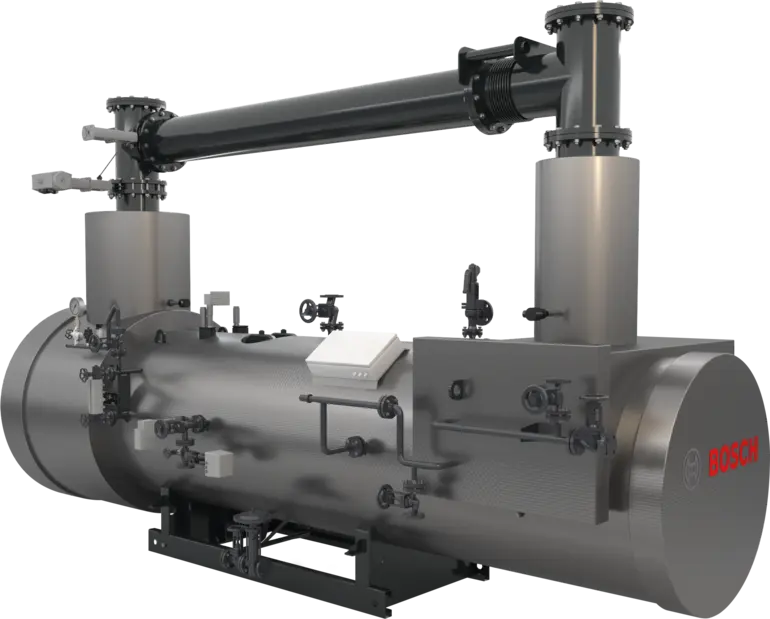

Universal Abhitzedampfkessel HRSB

Der Abhitzekessel nutzt anfallende Abgaswärme zur Prozessdampferzeugung.

  • Umweltfreundliche Erzeugung von Dampf aus verfügbarer Abhitze
  • Perfekte Ergänzung für Energiekonzepte mit Kraft-Wärme-Kopplung
  • Hoher Wirkungsgrad durch effektiven Rohrbündelwärmeübertrager und Wärmedämmung
  • Zusätzlicher Effizienzgewinn durch optional integrierten Economiser
  • Abgestimmtes, modulares System für eine einfache Planung und schnelle Montage

Vorteile

Übersicht

In Kombination mit einem Blockheizkraftwerk leistet der Abhitzedampfkessel HRSB einen wirkungsvollen Beitrag zur effizienten Ausnutzung von Primärenergie. Die heißen Abgasströme aus den vorgelagerten Verbrennungsprozessen werden in den Abhitzekessel geführt und für die Dampferzeugung genutzt. Durch den modularen Aufbau und die kompakten Maße ist er sowohl für Neuerrichtungen als auch für Modernisierungsprojekte geeignet.

Konstruktion

Der nach DGRL (Druckgeräterichtlinie) zertifizierte Abhitzedampfkessel steht in acht standardisierten Ausführungen zur Verfügung. Er besteht aus einem hocheffektiven Rohrbündelwärmeüberträger, dessen Wirkungsgrad durch einen optional integrierten Economiser noch erhöht werden kann. Bei Bedarf kann ein Abgasbypass ergänzt werden. Erfolgt gerade keine Dampfentnahme, wird der Kessel damit rauchgasseitig umfahren. Das BHKW oder andere Abhitzequellen können dadurch ohne Unterbrechung betrieben werden.

Ausstattung

Der Abhitzedampfkessel ist isoliert und mit moderner Sicherheitsausrüstung ausgestattet. Der Abgasbypass wird aus Transportgründen lose geliefert, Anbau und Isolierung erfolgen bauseits. Die per Touchscreen bedienbare Kesselsteuerung BCO auf SPS-Basis ist in einem separaten Stand- oder Wandschaltschrank untergebracht.

Basisausstattung

Variable Ausstattung nach Kundenwunsch

Technische Daten und Dokumente

Dokumente

Datenblätter

Prospekt Dampfkessel

Wärmeträger

Hochdruck-Sattdampf

Bauart

Großwasserraum-Abhitzekessel

Leistung

400 bis 4.100 kg/h

Absicherungsüberdruck

10 und 16 bar

Max. Abgastemperatur der Abhitzequelle

550°C

Min. Abgasmengen der Abhitzequelle

500 kg/h

Max. Abgasmengen der Abhitzequelle

23.500 kg/h

Brennstoff der Abhitzequelle

Erdgas (weitere Rauchgasarten auf Anfrage)

Leistungsspanne kombinierbarer Blockheizkraftwerke

ca. 0,5 bis 4 MWel
