Caldaie a vapore Universal U-MB

U-MB è l’acronimo di «Universal Modular Boiler» (caldaia a vapore a tre giri di fumo in struttura modulare). Queste caldaie sono composte da più moduli che soddisfano perfettamente le esigenze specifiche.

Caldaie a tre giri di fumo per un fabbisogno di vapore medio-piccolo, da 200 a 2.000 kg/h, fino a 16 bar
Design compatto, per un facile posizionamento
Elevato rendimento grazie all’economizzatore integrato
Utilizzabili in modo flessibile con diversi combustibili e come impianto multicombustibile (gasolio, gas, biogas, idrogeno)
Gestione intuitiva grazie al display touchscreen e al controllo PLC
Facile cablaggio grazie ai collegamenti preimpostati

Vantaggi

Principali caratteristiche

Gli elementi della caldaia sono configurati in modo tale da ridurre le emissioni, garantendo una qualità del vapore e un’efficienza energetica ottimali. La struttura modulare delle caldaie, che consente di combinare elementi costruttivi con parti di altre serie, assicura un interessante rapporto prezzo/prestazioni.
Queste caldaie sono frequentemente impiegate nelle aziende per la produzione di bevande e prodotti alimentari, lavanderie e piccole aziende industriali.

Struttura

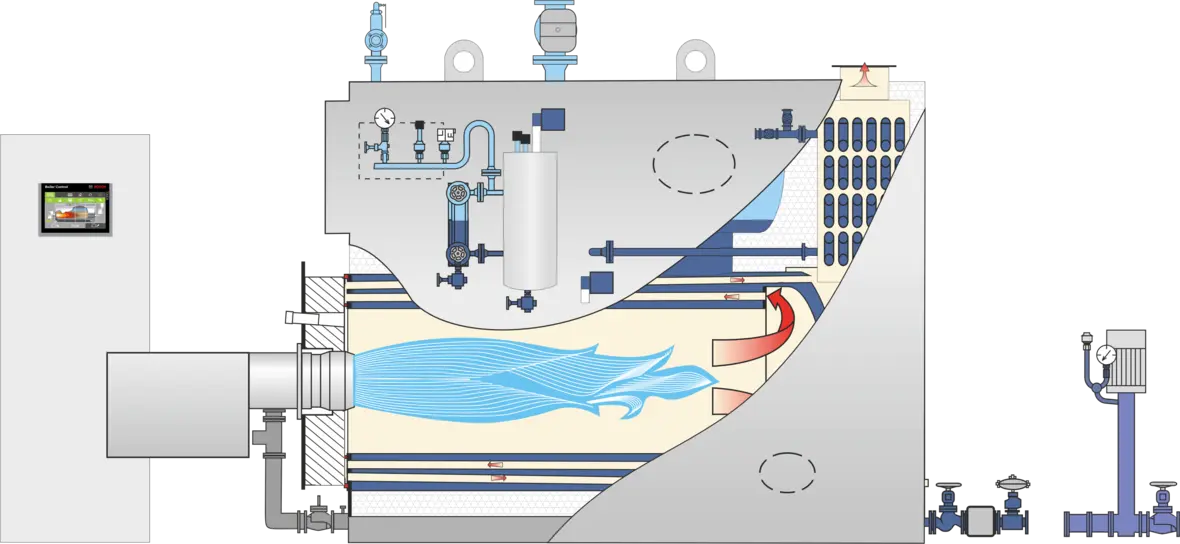

Le caldaie a vapore U-MB sono del tipo a tre giri di fumo. Sono composte da più moduli, dal generatore di calore con struttura a tre giri, dalla camera a vapore sovrastante e da un economizzatore integrato. In quanto caldaie a tre giri effettivi non necessitano di turbolatori.
Il corpo caldaia del modello U-MB si basa sulla struttura della caldaia UT, ampiamente utilizzata da decenni. La geometria ben dimensionata del focolare garantisce un processo di combustione efficiente.
La scelta della camera vapore influenza in modo determinante la qualità del vapore. Un’ampia camera vapore agisce positivamente sull’umidità residua del vapore.
L’economizzatore integrato influisce direttamente sull’efficienza energetica. Il calore presente nei gas di scarico viene utilizzato per il preriscaldamento dell’acqua di alimento della caldaia e quindi viene in gran parte recuperato, con una conseguente riduzione del consumo di combustibile e di emissioni.
Il generatore di vapore è omologato ed è realizzato nel rispetto delle più rigide direttive di qualità e sicurezza previste dal Modulo D della normativa europea PED per le attrezzature a pressione.

Dotazione

Le caldaie Universal U-MB vengono fornite complete di ogni dotazione. La dotazione di base comprende la caldaia corredata di isolamento e accessori premontati, quadro elettrico di comando e impianto di combustione a basse emissioni.

Dotazione di base

Fornitura su specifica richiesta del cliente

Relativi componenti:

Modulo servizio acqua WTM
Modulo condizionamento acqua WSM
Modulo service condensa CSM
Modulo acqua di scarico, depressurizzazione e raffreddamento BEM
Modulo di depressurizzazione e recupero del calore EHM
Modulo pompe PM
Modulo di depressurizzazione, recupero del calore e dell'acqua di scarico EHB
Modulo regolazione gas GRM
Modulo ricircolo olio combustibile OCM
Modulo alimentazione olio combustibile OSM
Sistema di gestione impianti SCO

Dettagli e documenti tecnici

Documenti

Schede tecniche	Scaricare
Brochure sulle caldaie a vapore	Scaricare
Catalogo Industrial	Scaricare

Dati tecnici

Modello	U-MB
Fluido termovettore	Vapore saturo ad alta pressione
Tipologia costruttiva	Tecnologia a tre giri di fumo singolo focolare
Potenza	200 fino a 2.000 kg/h
Sovrappressione di sicurezza	fino a 16 bar
Temperatura max.	fino a 204 °C
Fonte di energia	gas, gasolio, biocombustibili, idrogeno
