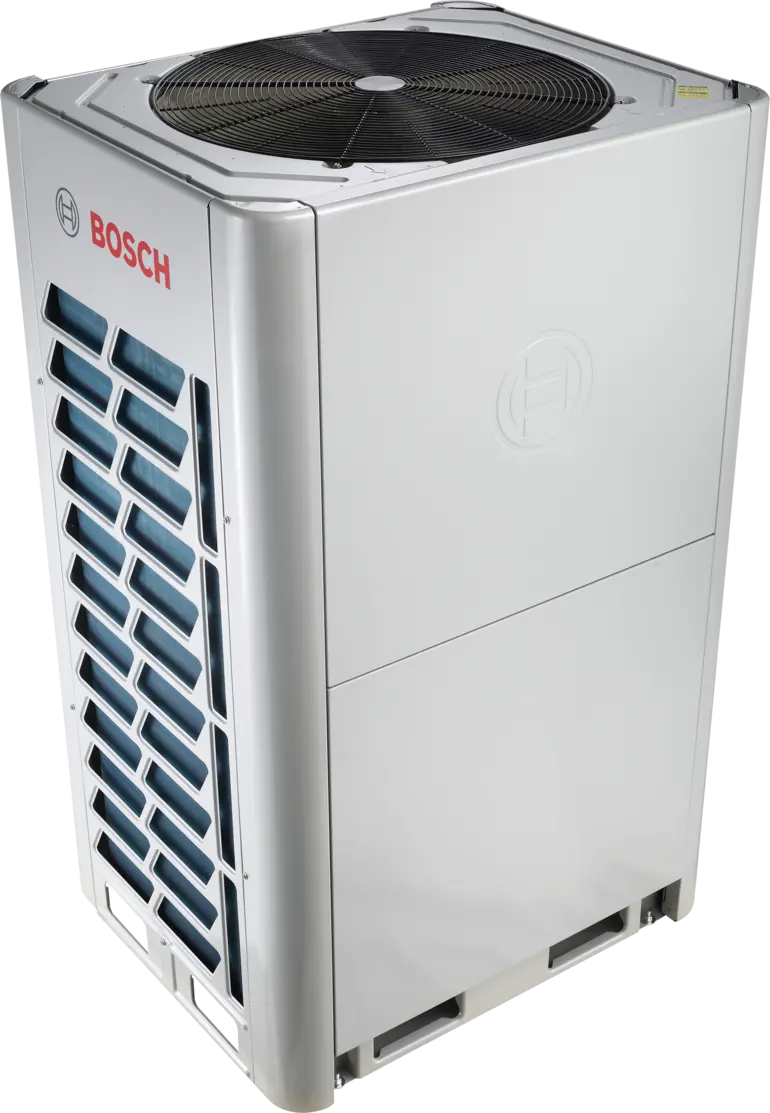

Air Flux 6300A C

Unità esterne

Air Flux 6300A C

Unità esterna VRF Air Flux, versione 3 tubi con recupero di calore fino a 50 kW. È possibile collegare in cascata fino a 3 unità. Compatibile con tutte le unità interne e con tutti i termoregolatori sviluppati da Bosch. In combinazione con Hydrobox Air Flux, è possibile produrre acqua calda sanitaria.

  • Il modello AF6300A C è dotato di compressore scroll ad inverter DC. In combinazione con 3 unità esterne, è possibile raggiungere una potenza fino a 150 kW
  • È disponibile un’ampia gamma di scatole di distribuzione, con 6 diversi modelli
  • Gestione intelligente dell’energia
  • Manutenzione semplice
  • Esteso campo di funzionamento in modalità raffrescamento e riscaldamento, con lunghezza delle tubazioni fino a 1000 m
  • Le tubazioni raggiungono la lunghezza massima di 175 m, con un rapporto di capacità fino al 200%

Vantaggi

Elevato comfort, sia in raffrescamento che in riscaldamento

Grazie alla potenza fino a 150 kW, è possibile sviluppare sistemi per numerose applicazioni che richiedano contemporaneamente il funzionamento in riscaldamento e in raffrescamento. Compressori scroll ad inverter DC di alta qualità e ad iniezione di vapore assicurano un esercizio affidabile. I modelli di compressori hanno un ampio range di numero di giri, da 15 Hz fino a 140 Hz.

Design compatto

La nuova serie AirFlux 6300 ha dimensioni compatte, con un’altezza di soli 195 mm per il modello AF-SB 01-1L e di 250 mm per gli altri modelli. Sono inoltre disponibili scatole di distribuzione installabili facilmente. Con una sola porta, è possibile collegare fino a 8 unità interne al modello AF-SB 01-1L e fino a 60 unità interne al modello AF-SB 12-1. Possibilità di abbinare 2 porte, per una potenza fino a 28 kW. È inoltre disponibile un modello con rilevamento perdite di refrigerante.

Gestione intelligente dell’energia

Il punto di evaporazione (in modalità raffrescamento) e il punto di condensazione (in modalità riscaldamento) vengono adattati in base alla temperatura interna ed esterna, per garantire il massimo comfort e un’elevata efficienza energetica.

Manutenzione semplice

Il display digitale del modulo trasmissione dati visualizza le stesse informazioni di quello della scheda madre. Ciò consente una manutenzione semplice e veloce, con facile accesso ai dati.

Esteso campo di funzionamento

In qualsiasi modalità operativa, disporrete di un ampio range di temperature:
Per temperatura in ambiente secco, l’intervallo è -15 °C ~ 52 °C in funzionamento solo raffrescamento e -15 °C ~ 27 °C in funzionamento misto.
Per temperatura in ambiente umido, l’intervallo è -25 °C ~ 19 °C in funzionamento solo raffrescamento e -15 °C ~ 19 °C in funzionamento misto.

Maggiori informazioni

Download

Dettagli e documenti tecnici

Scegli il modello

Documenti

Dati tecnici

  • Capacità in raffrescamento

    22,4 kW

  • Potenza assorbita in raffrescamento

    6,5 kW

  • Capacità unità interne connesse (min)

    50 %

  • Capacità unità interne connesse (max)

    200 %

  • Dimensioni, senza imballaggio (L)

    990 mm

  • Dimensioni, senza imballaggio (A)

    1635 mm

  • Dimensioni, senza imballaggio (P)

    790 mm

  • Dimensioni, incl. imballaggio (L)

    905

  • Dimensioni, incl. imballaggio (A)

    1830

  • Dimensioni, incl. imballaggio (P)

    1105

  • Peso netto (kg)

    239

  • Peso lordo (kg)

    278

  • Diametro tubazione lato gas Ø

    25,40 mm mm

  • Diametro tubazione lato liquido Ø

    12,70 mm mm

  • Codice prodotto

    7733701710

Dati tecnici

  • Allacciamento elettrico (V)

    380 V

  • Allacciamento elettrico (ph)

    3 Phasen

  • Allacciamento elettrico (Hz)

    50 Hz

  • Capacità in raffrescamento

    22,4 kW

  • SEER

    7,2

  • Capacità in riscaldamento

    22,4 kW

  • Potenza assorbita in riscaldamento

    6,3 kW

  • SCOP

    4,3

  • Numero di unità interne

    26

  • Tipo di compressore

    Compressore scroll con inverter

  • Portata volumetrica ventola

    9000 m³/h

  • Livello di pressione sonora

    58 dB(A)

  • Livello di potenza sonora

    78,0 dB(A)

  • Contiene gas serra fluorurati

    Contiene gas fluorurati ad effetto serra

  • Refrigerante

    R410A

  • Quantità di riempimento del refrigerante

    8 kg

  • GWP del refrigerante

    2088 kgCO2eq

  • CO2 equivalente

    16,704 tCO2eq

  • Circuito ermeticamente sigillato

    Non ermeticamente sigillato

  • Scheda prodotto ErP

    Scaricare (PDF)
